实验五   三相异步电动机的直接启动与点动控制

一、实验目的：

1、  了解交流接触器、热继电器和按钮的结构及其在控制电路中的应用。

2、  学习异步电动机基本控制电路的连接。

3、学习按钮、熔断器、热继电器的使用方法。

二、实验仪器和设备：

    1、交流接触器1个，            2、热继电器1个

    3、二位（或三位）按钮1个，    4、三相电动机1台

    5、熔断器5个，              6、三相刀开关1个

    7、电工工具1套

三、实验原理：

1、  继电接触器控制大量应用于对电动机的启动、停止、正反转、调速、制动等控制。从而使生产机械按规定的要求动作；同时，也能对电动机和生产机械进行保护。

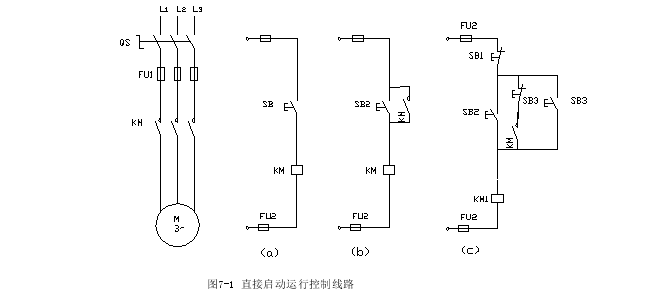

2、  图7—1是异步电动机直接启动的控制电路。

四、实验内容和步骤：

1、  在实验板上找到交流接触器等，了解其结构及动作原理。

2、  通过实验，掌握基本电路的接线方法。

3、  按图7—1a、b异步电动机直接启动线路连接，经老师检查允许后再送电（电动机暂不接入）。

4、  7—1b的控制电路改接为c图，即具有点动控制的电路。

五、预习内容：

复习异步电动机直接启动和具有电动控制电路的工作原理。

六、  实验总结：

1、  电路中自锁点起什么作用？

2、  什么叫零压保护，既电路的零压保护是如何实现的？

3、  热继电器的整定值调节的原则是什么？

4、  若自锁点3号线和5号线的错接会发生什么现象？
