实验九    三相异步电动机正反转及Y—△降压起动控制线路

一、实验目的

1.进一步掌握三相异步电动机的正反转控制线路的接线方法。

2.进一步掌握三相异步电动机的Y—△降压起动控制线路的接线方法。

3.熟悉三相异步电动机的正反转及Y—△降压起动控制线路的工作原理。

4.熟悉三相异步电动机的正反转及Y—△降压起动控制线路的接线方法。

二、   实验原理

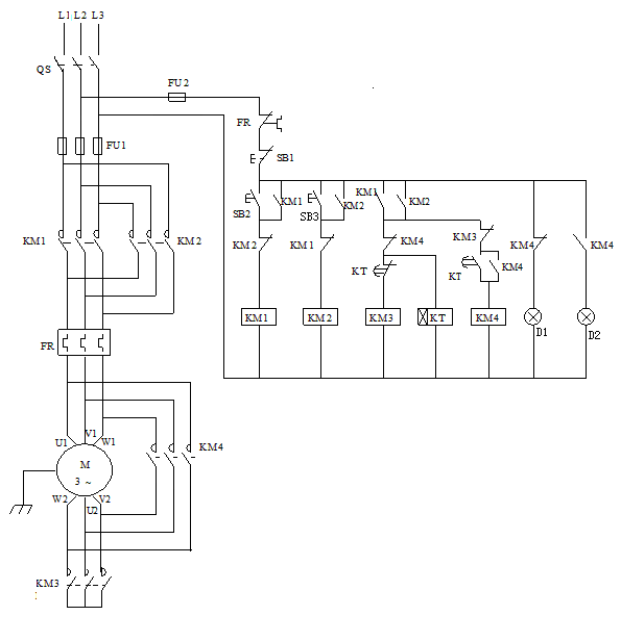

1. 三相异步电动机的正反转及Y—△降压起动控制线路如图一所示。

2. 正转Y—△降压起动控制过程如下：

按起动按钮SB2         接触器KM1得电并自锁      电动机M得电（Y形降压启动）

                      接触器KM3得电

                      时间继电器KT得电      KT延时断开触头断开

                                             KT延时闭合触头闭合

       接触器KM4得电      电动机△形正常运转       Y—△降压起动结束

       接触器KM3失电     电动机Y形断开。同时KM3动断触头恢复闭合，为接触器KM4得电作准备

三相闸刀开关QS合闸通电后，指示灯D1亮启，表明控制线路处于“准备好”的状态，按起动按钮SB2后且在转换为△形接法（正常运行）之前，该指示灯保持亮启状态，以表明控制线路处于Y降压起动状态。当转入△形正常运行状态后，D1指示灯熄灭，同时指示灯D2亮启，表明已进入正常运行状态，之后，只要不按停止按钮SB1，指示灯D2将一直保持亮启状态。

3. 反转Y—△降压起动控制过程如下：

按起动按钮SB3         接触器KM2得电并自锁      电动机M得电（Y形降压启动）

                      接触器KM3得电

                      时间继电器KT得电      KT延时断开触头断开

                                             KT延时闭合触头闭合

       接触器KM4得电      电动机△形正常运转     Y—△降压起动结束

       接触器KM3失电     电动机Y形断开。同时KM3动断触头恢复闭合，为接触器KM4得电作准备

指示灯D1和D2的亮灭情况与正转降压起动控制过程类似。

三、   实验仪器设备

四、   实验内容与步骤

1. 将交流接触器、热继电器、时间继电器、按钮开关在控制板上进行布置。
2. 按照图一进行布线联接。
3. 全部联接完成后应进行仔细检查核对，直至正确无误。经指导教师确认接线正确后，方可合闸刀通电。
4. 按起动按钮SB2，Y形降压起动，指示灯D1亮启，经延时若干秒后，电动机转换为△形正常运转，指示灯D1熄灭、D2亮启，此时电动机正向运转，按动停止按钮SB1，电动机停止运转。
5. 按起动按钮SB3，Y形降压起动，指示灯D1亮启，经延时若干秒后，电动机转换为△形正常运转，指示灯D1熄灭、D2亮启，此时电动机反向运转，按动停止按钮SB1，电动机停止运转。

五、   实验注意事项

1. 通电前应熟悉线路的操作顺序。
2. 运行时应注意观察电动机、各电器元件和线路各部分工作是否正常。若发现异常情况，必须立即切断电源开关。

六、   实验报告内容

1. 简述三相异步电动机正反转及Y—△降压起动控制线路的工作原理。
2. 总结接线、调试过程与体会。
