2010-2011学年第一学期电工学期末考试试卷

班级:_______________学号:_______________姓名:_______________得分:_______________

(卷面共有16,总分120,各大题标有题量和总分,每小题标号后有小分)
一、单项选择题(6小题,12)
[2](1)线性电阻器的额定值为220V880W。现将它接到110V电源上,则此时消耗的功率为()

A440W            B220W            C880W

[2](2)在正弦交流电路中感性器件的复阻抗可表示为()

A                   B                  C

[2](3)额定电压为660/380V的三相异步电动机,其连接形式在铬牌上表示为()

A/        B/        C

[2](4)保持直流伺服电动机的励磁电压U1不变,当控制电压(电枢电压)U240V时,理想空载转速n0=3000r/min。当带有固定阻转矩TC时,转速变为n=2000r/min,欲使该电机在带有固定阻转矩TC的情况下,转速n=5000r/min,则控制电压U应变为()

A100V             B80V        C60V

[2](5)用一量程为30A的电流表测量电路电流,当读数为10A时的最大误差为,则该电流表的准确度等级为()

A4.5                   B1.5            C0.15

[2](6)在图示的三相四线制低压供电系统中,如果电动机M1采用保护接中线,电动机M2采用保护接地。当电动机M2的一相绕组的绝缘破坏导致外壳带电,则电动机1的外壳与地的电位()

A、相等或不等           B、不相等           C、相等

二、非客观题(10小题,108)
[12](1)图示电路中,已知:US=10VIS1=5AIS2=2AR1=2R2=3R3=6,R4=4。试用支路电流法求各未知支路电流。

[12](2)图示电路中,已知:IS=10AR2=R3,当S断开时,I1=2AI2=I3=4A,利用叠加原理求S闭合后的电流I1I2I3

[12](3)图示电路中,已知:R1=R4=3R2=4R3=6。用戴维宁定理求电流I4

[8](4)求图示电路中,电压源供出的有功功率。

[10](5)在图示电路中,Z1=1jZ2=2+j3Z3=3+j6=10060V

。求该电路的电流,有功功率P,无功功率Q,视在功率S及功率因

[10](6)图示电路原已稳定,t=0时将开关S闭合。已知:R=1R1=2R2=3

C=5FUS=6V。求S闭合后的

[8](7)图示电路原已稳定,t=0时将开关S闭合,求:S闭合瞬间(t=0+)各支路电流及储能元件上的电压。

[10](8)要绕制一个铁心线圈,已知电源电压U220Vf50Hz,铁心截面积为

30.2cm2,铁心由硅钢片叠成,设叠片间隙系数为0.91(一般取0.90.93),硅钢片(D41)材料的BH曲线数据见下表。求:(1)如取Bm=1.2T,问线圈匝数应为多少;(2)如磁路平均长度为60cm,问励磁电流应为多大?



B/T

0.5

0.6

0.7

0.8

0.9

1.0

1.1

1.2

1.3

1.4

H/A/m

85

108

135

175

330

290

380

530

760

1120

[12](9)一台三相同步发电机,电枢绕组形连接,其额定数据为:转速nN=1000r/min

容量SN=400kVA,频率f=50Hz,线电压UNl=6.3kV,功率因数N=0.8(滞后),每相同步电抗115,绕组电阻忽略不计。试求:(1)极对数p,额定电流IN和功率角(2)额定有功功率PN和额定电磁转矩TN

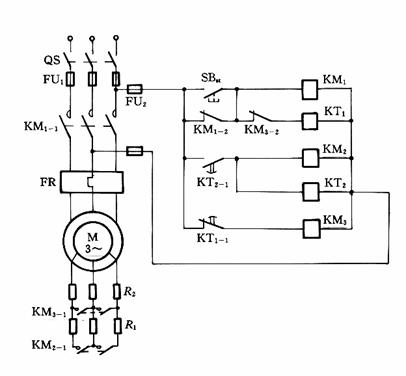

[14](10)下图为绕线式三相异步电动机按一定时间逐级短接起动电阻的自动控制电路。图中有许多错误之处,请用文字说明,并画出正确的控制电路。


=============================================================================
===============================答案==========================================
一、01(6小题,12)
[2](1)B

[2](2)B

[2](3)A

[2](4)B

[2](5)B

[2](6)B

二、02(10小题,108)
[12](1)I1=I2IS1

I3=I1+IS2

I4=I2+IS2

US=R3I3+R2I2+R1I1+R4I4

解联立方程得:

I2=2A     I1=3A I3=1A I4=4A

[12](2)IS单独作用时:

R2=R3,电路左右对称,则:I1'=0     I2'=I3'=5A

ISUS1US2共同作用时,

I1=2A     I2=(45)A=1A       I3=(4+5)A=9A

[12](3)移去R4US4如下图:

等效内阻R0=R1//R3+R2=6

在下图中



[8](4)



[10](5)





[10](6)

其中:







[8](7)







[10](8)(1)



(2)从表查得:时,



[12](9)1



(2)相量图:



(3)PN=SNN=320kW



[14](10)(1)有下列错误:

a)主电路中KM31KM21触点错;(b)控制电路中电源接错,下面那条线应放在KM11触点上面;(c)控制电路中缺少停止按钮;(d)缺少热继电器FR触点;(e)KT21应与KM3线圈串联;(f)KT11应为接通电源后延时的动合触点,并与KM2KT2并联的线圈串联;(g)KM12应为动合辅助触点。

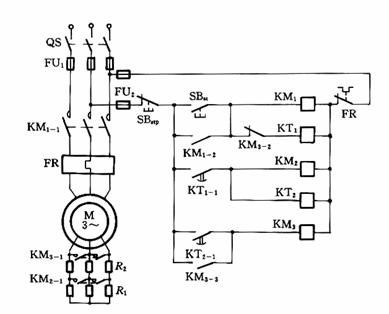

(2)正确电路
